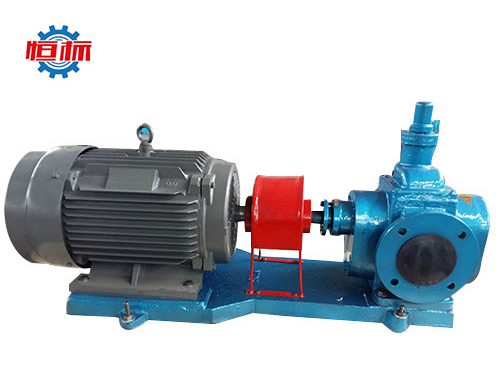

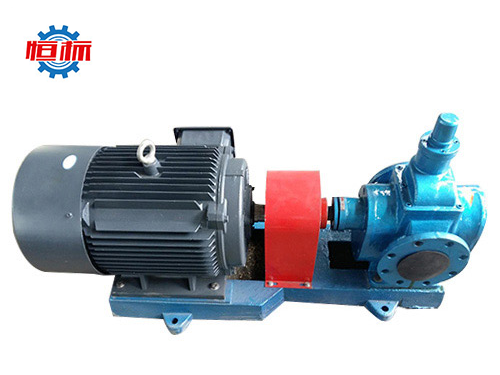

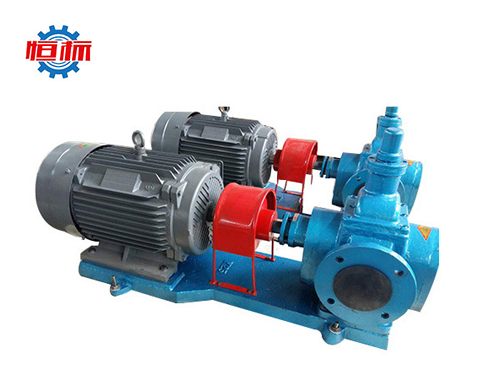

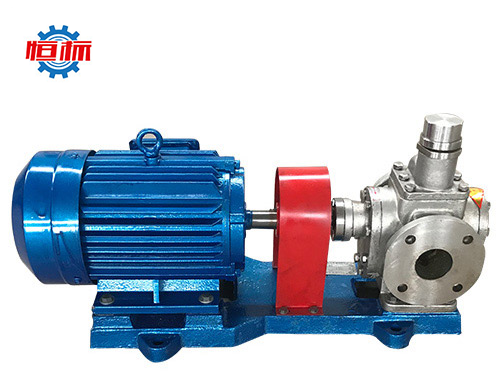

YCB系列圓弧齒輪泵

盛輝泵業生產的YCB系列圓弧齒輪泵結構簡單緊湊，YCB保溫圓弧泵主要是由泵體、泵蓋、密封、鋼套、安閥等組成；YCB圓弧齒輪油泵主要適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于180℃，粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。

銷售熱線：

181-0327-6888

產品介紹

YCB系列圓弧齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統；YCB系列圓弧齒輪泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。

用途介紹：

YCB系列圓弧齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于180℃，粘度為5×10-6～1.5×10-3m2/s（5-1500cSt）的潤滑油或性質類似潤滑油的其他液體。

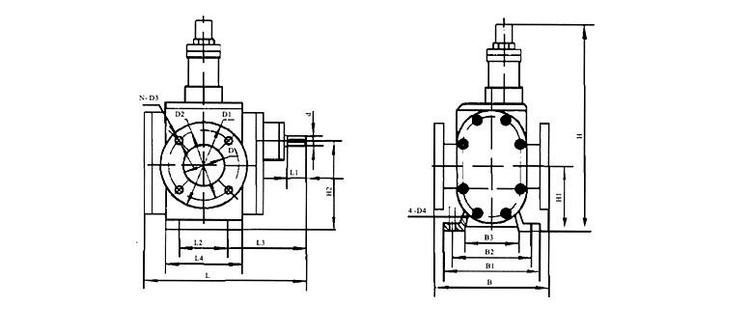

產品結構圖：

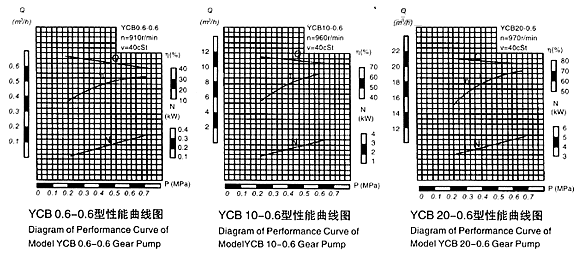

性能曲線圖：

結構特點：

YCB系列圓弧齒輪泵主要有齒輪、軸、泵體、安閥、軸端密封所組成。齒輪經熱處理有_高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。

YCB系列圓弧齒輪泵設有安閥作為超載保護，安閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。

應用范圍：

在輸油系統中可用作傳輸、增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵；在液壓傳動系統中可用作提供液壓動力的液壓泵；在工業領域中，均可作潤滑油泵用。

選型參數

型號	流量		排出壓力 MPa	吸出高空高度MH2O	效率%	電動機
型號	m3/h	L/min	排出壓力 MPa	吸出高空高度MH2O	效率%	轉速	功率	機座號
YCB0.6/0.6 YCB0.6/2.5	0.6	10	0.6 2.5	5	32 50	910 910	0.75 1.1	Y90S-6 Y90L-6
YCB1.0/0.6 YCB1.0/2.5	1.0	1.67	0.6 2.5	5	32 70	1390 1400	0.75 1.5	Y80L2-4 Y90L-4
YCB1.6/0.6 YCB1.6/2.5	1.6	26.7	0.6 2.5	5	42 71	910 940	0.75 2.2	Y90S-6 Y112M-6
YCB2.5/0.6 YCB2.5/2.5	2.5	42	0.6 2.5	5	42 71	1400 1440	1.1 4	Y90S-4 Y112M-4
YCB3.3/0.6 YCB3.3/2.5	3.3	55	0.6 2.5	5	60 72	940 960	1.5 5.5	Y100L-6 Y132L-6
YCB4/0.6 YCB4/2.5	4	66	0.6 2.5	5	60 72	940 960	1.5 5.5	Y100L-6 Y132L-6
YCB5/0.6 YCB5/2.5	5	83.3	0.6 2.5	5	60 72	1420 1440	2.2 7.5	Y100L-4 Y132L-4
YCB6/0.6 YCB6/2.5	6	100	0.6 2.5	5	60 72	1420 1440	2.2 7.5	Y100L-4 Y132L-4
YCB8/0.6 YCB8/2.5	8	133	0.6 2.5	5	60 72	960 970	3 11	Y132S-6 Y160L-6
YCB10/0.6 YCB10/2.5	10	167	0.6 2.5	5	60 72	960 970	4 11	Y132M-6 Y160L-6
YCB12/0.6 YCB12/2.5	12	200	0.6 2.5	5	61 75	1440 1460	5.5 15	Y132S-4 Y160L-4
YCB15/0.6 YCB15/2.5	15	250	0.6 2.5	5	61 75	1440 1470	5.5 15	Y132S-4 Y160L-4
YCB20/0.6 YCB20/2.5	20	333	0.6 2.5	5	68 77	970 980	7.5 22	Y160M-6 Y200L2-6
YCB25/0.6 YCB25/2.5	25	420	0.6 2.5	5	69 77	970 980	11 30	Y160L-6 Y225M-6
YCB30/0.6 YCB30/2.5	30	500	0.6 2.5	5	70 78	970 980	11 37	Y160L-6 Y250M-6
YCB40/0.6 YCB40/2.5	40	660	0.6 2.5	5	72 78	980 980	15 45	Y180L-6 Y280S-6
